Termografiere în infraroșu cu FLIR SC660
TERMOGRAFIE · FLIR SC660 · 640×480 · ISO 18434-1
Termografia arată defectele înainte să devină avarii: contacte supraîncălzite, punți termice, motoare cu lagăre uzate. Rezultatul depinde direct de echipament — lucrăm cu FLIR SC660, cameră de clasă R&D cu detector 640×480.
Ce executăm

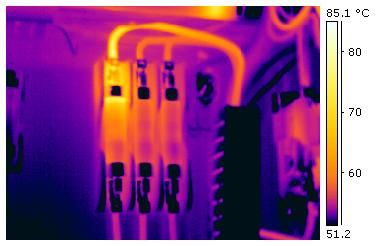

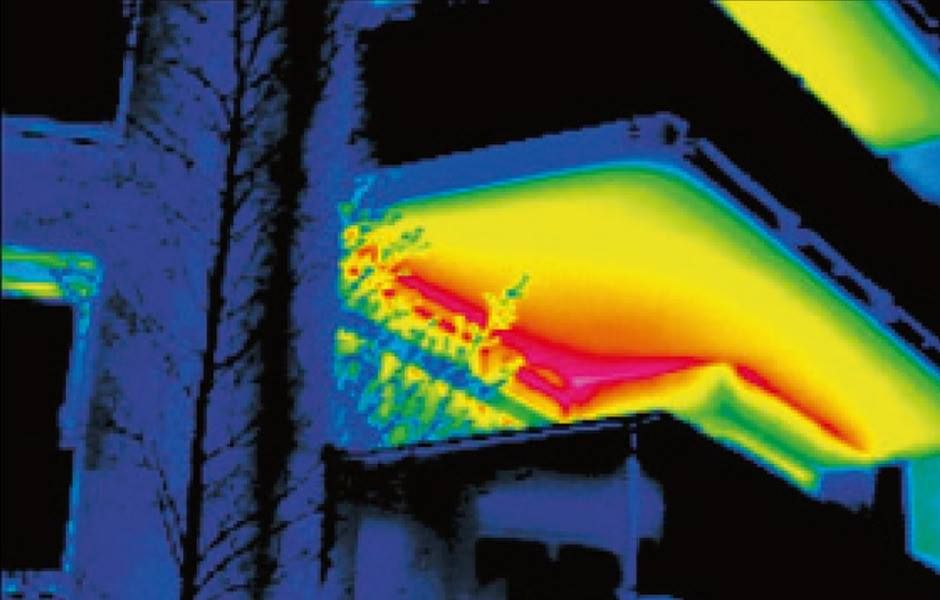

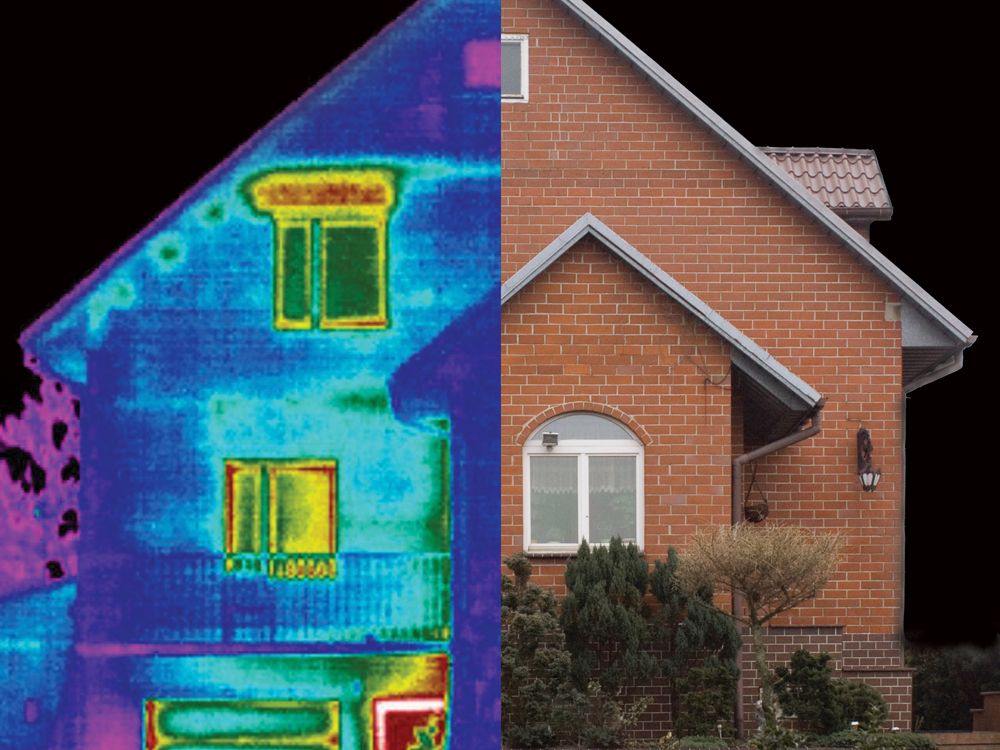

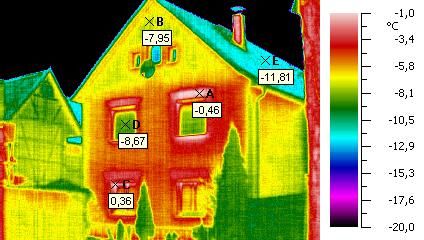

Inspectăm tablouri electrice sub sarcină: contacte, conexiuni, protecții, bare. Verificăm echipamente și motoare — lagăre, cuplaje, transformatoare — conform ISO 18434-1. Termografiem anvelopa clădirii după SR EN 13187: punți termice, infiltrații de aer, izolații deteriorate. Acoperim și instalațiile HVAC și centralele fotovoltaice, unde celulele defecte și conexiunile de string se văd doar în infraroșu. Inspecția nu întrerupe activitatea: măsurăm de la distanță, fără contact și fără scoatere de sub tensiune.
Cum lucrăm
Măsurăm sub sarcină reală — un tablou descărcat nu arată nimic. Setăm emisivitatea, distanța și temperatura reflectată pentru fiecare țintă; altfel cifrele nu înseamnă nimic. Clasificăm punctele calde după ΔT față de referință, pe niveluri de severitate, cu termen de intervenție pentru fiecare. Corelăm rezultatele cu măsurătorile PRAM și cu planul de mentenanță existent. După remediere facem recontrol și închidem neconformitatea cu termogramă comparativă.
Echipamentul: FLIR SC660
Detector 640×480 pixeli — 307.200 de puncte de măsură, sensibilitate termică 45 mK, interval −40…+1500 °C, cu opțiune până la +2000 °C. Precizie ±1 °C sau ±1% din citire, cu corecții de emisivitate, temperatură reflectată și transmisie atmosferică. Lentilă standard de 24° și lentilă suplimentară de 45° pentru anvelope și hale. Cameră vizibilă de 3,2 MP pentru perechea termogramă–fotografie, GPS încorporat care leagă fiecare imagine de locul măsurării și comunicație Bluetooth cu clema ampermetrică: sarcina se consemnează lângă termogramă. Măsurăm cu cameră calibrată, cu certificat.
Unde specificațiile fac diferența
Sunt inspecții la care camerele uzuale nu se califică. În posturile de transformare și pe liniile de înaltă tensiune, rezoluția spațială de 0,65 mrad măsoară corect un contact de 2 cm de la 10 m — de la distanța de siguranță, nu de lângă bară. În metalurgie și la cuptoare industriale, domeniul extins până la +2000 °C acoperă ce camerele oprite la 550 °C nu văd deloc. La centralele fotovoltaice, IEC TS 62446-3 cere minim 320×240 și sensibilitate de 0,1 K — SC660 depășește pragul de patru ori. Iar înregistrarea video radiometrică pe 14 biți surprinde fenomene tranzitorii, nu doar instantanee.
Ce predăm după inspecție
- Raport termografic cu termograme și imagini vizibile pereche, pentru fiecare punct de măsură
- Lista punctelor calde clasificate pe severitate după ΔT, cu termene de intervenție
- Recomandări de remediere pentru fiecare neconformitate
- Recontrol după remediere, cu termograme comparative înainte/după
- Integrarea raportului în dosarul de mentenanță, corelat cu măsurătorile PRAM
- Parametrii de măsurare documentați: emisivitate, distanță, temperatură reflectată, sarcină
VersaLogic – Partenerul tău în termografie
Cereți o inspecție termografică. Stabilim împreună perimetrul, măsurăm sub sarcină și predăm raportul cu punctele calde clasificate.
